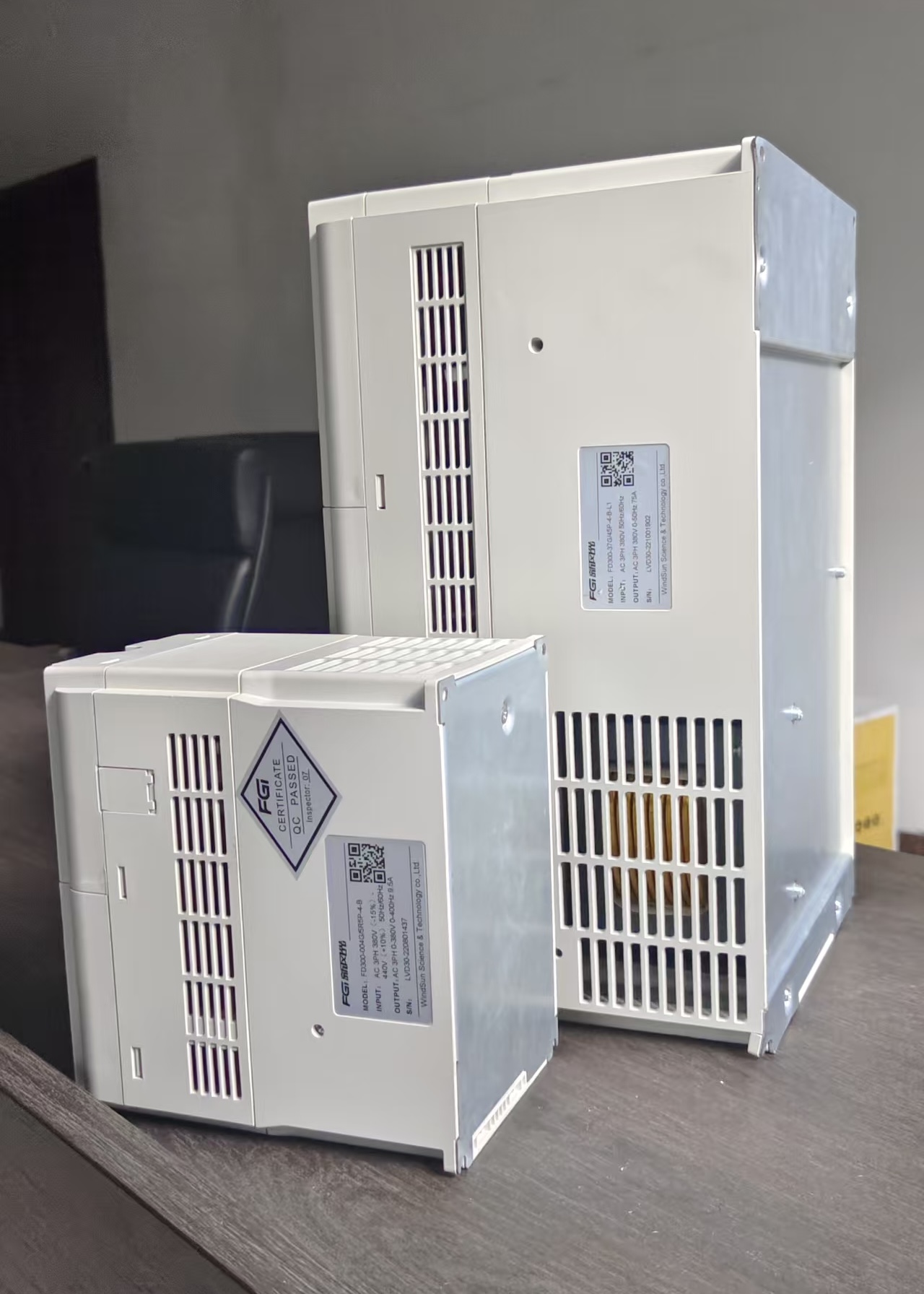

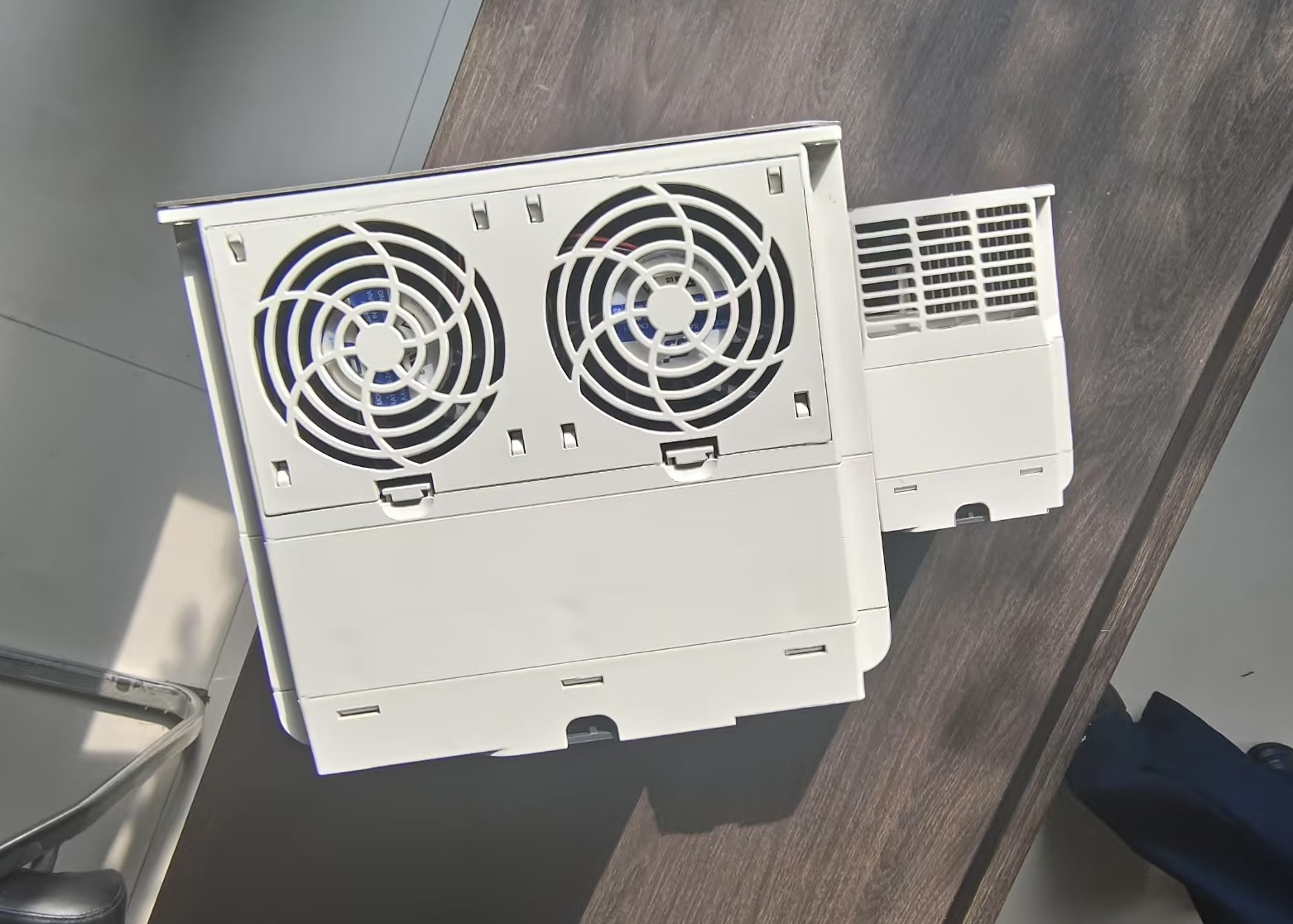

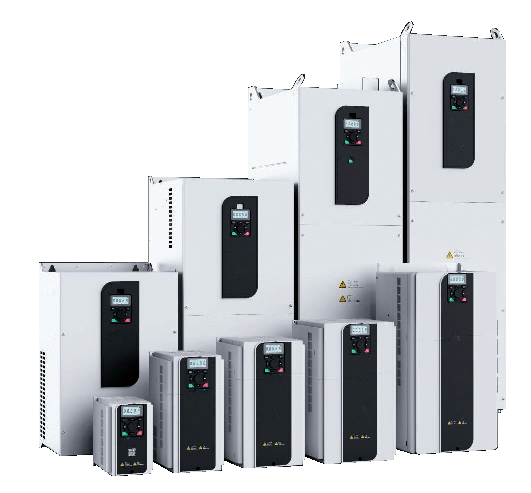

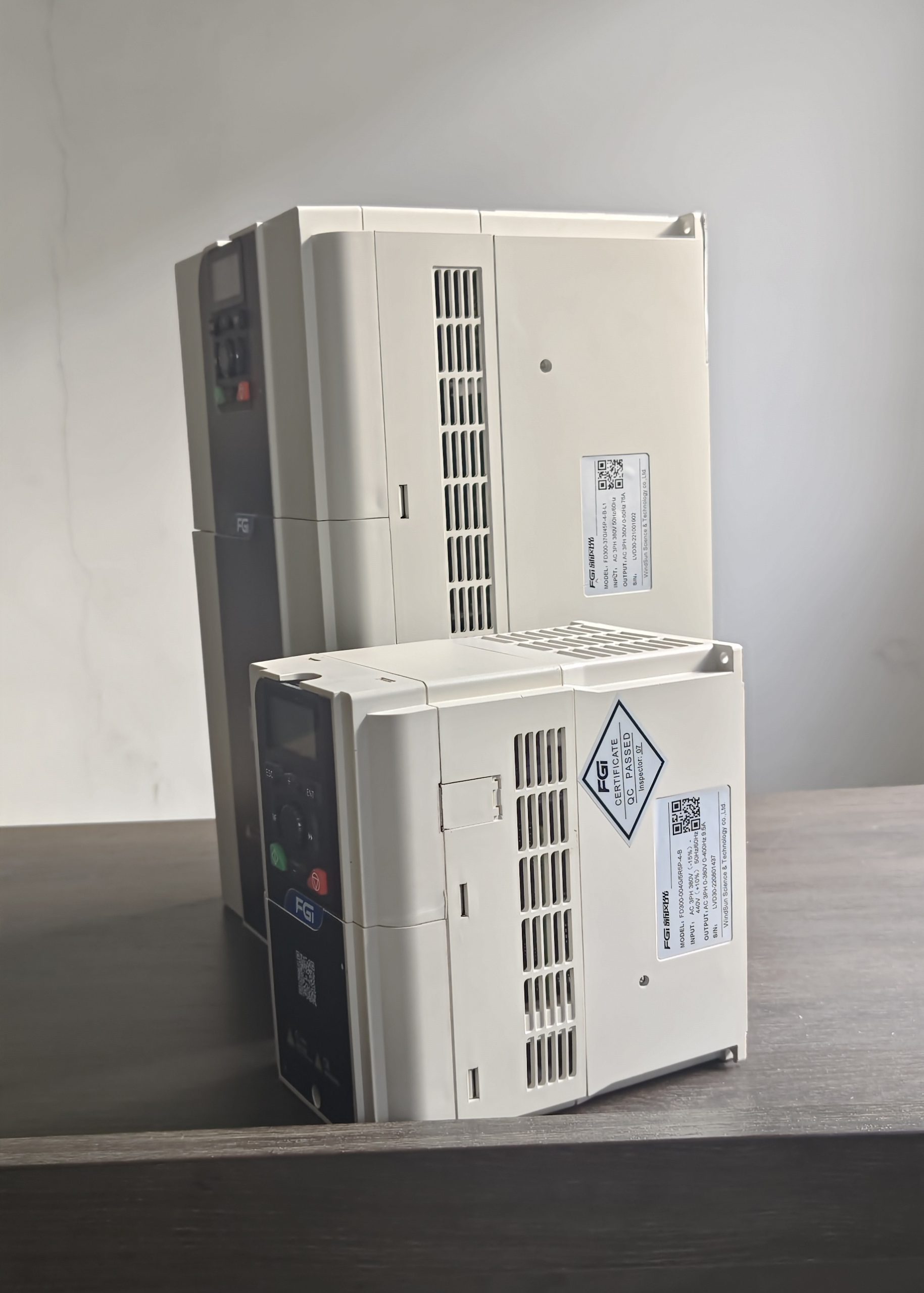

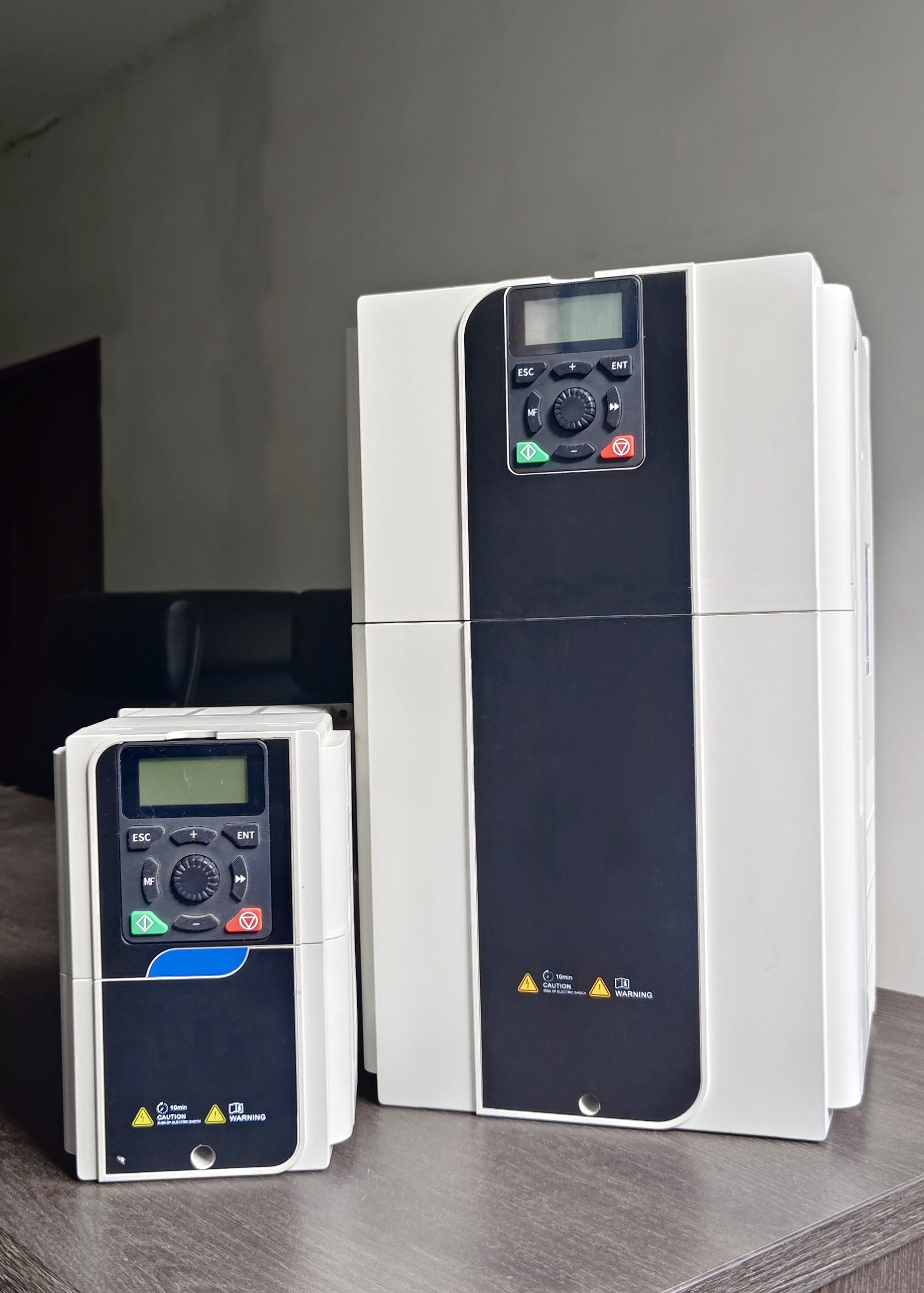

FD300系列
高性能矢量变频器
- 产品优势
性能优越,引用广泛
支持各种工业通讯协议
无冲击速度跟踪
集同步 异步电机驱动于一体
安全完善的保护功能
瞬停不停自动降频功能
这是测试文本，单击 “编辑” 按钮更改此文本。
- 产品优势
- 支持各种工业通讯协议, 兼容各工控系统
标配 485 通讯，通过扩展卡的方式支持 : 以太网、Modbus- TCP、CAN2.0、CANopen、EtherCAT、Profinet-NRT/RT、
Profibus-DP、DeviceNET, 并支持通讯定制化协议
- PG卡采用数字滤波技术,提高电磁兼容性,实现编码器信号长距离稳定接收,相比传统方案,抗干扰性能提升1倍
支持脉冲给定与分频输出 ; 具有编码器断线快速检测功能，避免系 统故障影响扩大
- 标配两路 HDI，既可用作速度来 源，又可支持高速 AB 脉冲输入信号， 形成简易闭环应用，为客户提供高性 价比的闭环应用方案
- 产品型号及主要参数
备注:
1.FD300 380V电压等级单机最大功率做到630kW。
2.输入电流是在输入电压为380V时的实际测试结果，其中30kW（含）以上的输入电流值为配置直流电抗器后实测电流值。
3.在允许的输入电压范围下，输出电流不能超过其额度输出电流；输出功率也不能超过其额定输出功率。
4.37kW（含）以下配置内置制动单元；45~110kW可选配内置制动单元。
5.18.5~315kW标配直流电抗器。
6.132-450kW可选配输出电抗器。
- 产品技术参数(380V)
| 功能描述 | 规格指标 | ||
|---|---|---|---|
| 功率输入 | 输入电压（V） | AC 3PH 380V（-15%）~440V（+10%）额定电压：380V AC 3PH 520V（-15%）~690V（+10%）额定电压：690V | |
| 技术控制性能 | 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） 同步机：1Hz/150%（无PG矢量控制） 0Hz/200%（有PG矢量控制） | |
| 技术控制性能 | 过载能力 | (G型机)：150%额定电流1min，180%额定电流10S，200%额定电流1s (P型机)：120%额定电流1min，150%额定电流3S，160%额定电流1s | |
| 功率输入 | 输入电流（A） | 请参考“产品额定电参数” | |
| 功率输入 | 输入频率（Hz） | 50Hz或60Hz，允许范围：47~63Hz | |
| 功率输入 | 输出电压（V） | 0~输入电压 | |
| 功率输入 | 输出电流（A） | 请参考“产品额定电参数” | |
| 功率输入 | 输出功率（kW) | 请参考“产品额定电参数” | |
| 功率输入 | 输出频率（Hz） | 0~600Hz（出口产品0~400Hz） | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式 | |
| 技术控制性能 | 电机类型 | 异步电机，同步电机。 | |
| 技术控制性能 | 调速比 | 异步机1：200（SVC），同步机1:50（SVC），1：1000（VC） | |
| 技术控制性能 | 速度控制精度 | ±0.2%（无PG矢量控制），±0.02%（有PG矢量控制） | |
| 技术控制性能 | 速度波动 | ± 0.3%（无PG矢量控制） | |
| 技术控制性能 | 转矩响应 | <20ms（无PG矢量控制），<10ms（有PG矢量控制） | |
| 技术控制性能 | 转矩控制精度 | 10%（无PG矢量控制），5%（有PG矢量控制） | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设 定、Modbus通讯设定、Profibus通信设定等；实现设定的组合和设定通道的切换。 | |
| 运行控制性能 | 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 运行控制性能 | 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 运行控制性能 | 转速追踪再起动功能 | 变频器满足对旋转中电机进行全频段转速追踪，并实现无冲击平滑起动 | |
